適用范圍與用途

GQQ5煙霧傳感器(以下簡稱傳感器) 主要為煤礦井下灑水降塵裝置而設計，由于煤礦井下皮帶長時間運行，容易摩擦起煙著火。傳感器與礦用灑水降塵裝置主機配合使用，可以起到降塵作用。

1.2 防爆型式

礦用本質安全型，標記為“Ex ib I Mb”。

1.3  型號

2使用環境條件

傳感器在下列條件下能夠正常工作：

a）環境溫度：0℃～+40℃；

b）相對濕度：≤98%RH；

c）大氣壓力：80kpa～116kpa；
    d）含有甲烷或煤塵爆炸危險的煤礦井下；

e）無足以腐蝕金屬和破壞絕緣的氣體、蒸汽的場所；

f）風速：≤ 8m/s；

3 主要技術指標

3.1 工作電壓：DC 12V；

3.2 工作電流：≤30 mA；

3.3靈敏度和響應時間：≥5%obs/m時，傳感器動作，響應時間≤20s。

3.4 輸出信號：

1路電平型開關量信號輸出，有煙報警時，輸出低電平，無煙時輸出高電平。

4 產品結構與工作原理

4.1 產品尺寸以及重量：

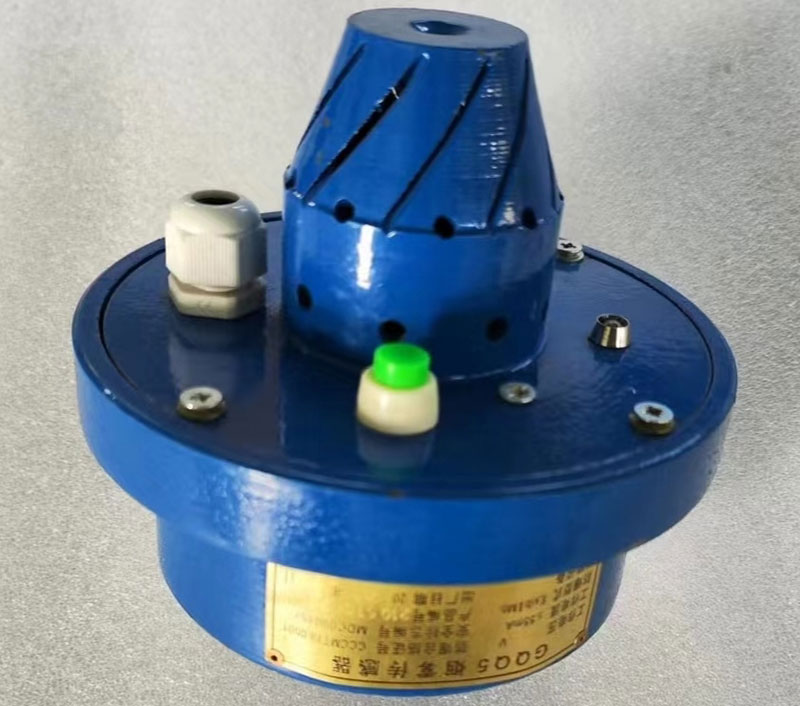

尺寸：φ132mm×159mm；

重量：2.0kg。

4.2 工作原理：

該煙霧傳感器組成是由煙霧傳感探頭MQ-7、電壓轉換V／V轉換電路、電壓比較器電路及輸出電路等組成；MQ-7輸出煙霧信號成正比的電壓信號，經電壓比較器及數字電路處理輸出煙霧超限報警信號。

5 安裝、使用與維護

5.1 使用前應仔細閱讀本說明書。

5.2 傳感器應安裝在無淋水的場所。

5.3傳感器探頭應朝下吊掛安裝。

5.4避免防塵灑水人員將水噴入探頭內,造成傳感器失靈。

5.5傳感器安裝位置應避開風速較大的區域,以免造成傳感器靈敏度下降。

5.6 調試步驟: 傳感器按照接線圖，安裝好送電后應等待3～5 分鐘，待傳感探頭預熱完成后方可投入使用，傳感器在預熱期間OUT 輸出低電平,預熱完成后自動恢復到高電平。

5.7 傳感器預熱完成后，按動試驗按鈕LED發光管L(綠燈)亮表示電路正常。

5.8接線示意圖

接線說明：

+12V 與GND 接自動灑水裝置主控箱+12Ｖ本安輸出電源，OUT 為煙霧超限電平信號輸出端。當現場煙霧達到或超過設定直時，OUT 端輸出低電平超限信號，且設有光提示（出廠時廠家已按標準要求調試完畢）。

V+—— 為電源輸入端，可輸入12VDC 直流電源。

OUT——為信號輸出端，煙霧超限時輸出1V-10V 電壓信號。

GND——為公共地接線端。

D1—— 傳感器電源LED 指示燈(紅色)。

D3—— 傳感器運行LED 指示燈(信號輸出時亮綠色)。

K1—— 運行輸出試驗按鈕。

6 故障分析與排除

故障分析與排除見表1。

表1   故障分析與排除

7  運輸

包裝后的傳感器在避免雨雪直接淋襲的條件下,可使用于水運、陸運及空運等各種運輸方式。

8  貯存

包裝后的傳感器應能在溫度-10℃～40℃，相對濕度不大于90%RH的環境中貯存12個月。

9  開箱及檢查

 產品到貨后，開箱前應仔細檢查包裝箱外觀，有否在運輸中損毀。如發現異常及時通知生產廠家。開箱后應檢查箱內是否有如下隨機文件：

a) 產品合格證；

b) 使用說明書；

c) 產品安表證；

d) 產品防爆證
